信设备长期部署于沿海高盐雾、南方高湿丛林、野外无遮蔽阵地、地下坑道、舱室密闭潮湿环境，设备绝缘材料吸潮、表面凝露、微孔渗透会造成绝缘电阻大幅衰减，极易引发：机壳带电、信号串扰、底板漏电、绝缘击穿、整机短路、通信误码、设备停机等重大战备故障。湿热绝缘电阻测试旨在提前暴露绝缘材料老化、密封缺陷、涂层不良、工艺瑕疵等隐性质量问题，确保装备长期战备完好率。
绝缘电阻是衡量电气设备绝缘介质阻隔直流漏电能力的核心参数。高温高湿环境下，设备外壳缝隙、透气孔、绝缘垫片、PCB基材、线束绝缘层会吸附水汽，介质表面形成微导电水膜，内部介电常数改变，造成绝缘电阻大幅下降、漏电流上升。
GJB 376A-2001湿热绝缘测试原理：通过标准恒温恒湿环境加速设备吸潮老化，在湿热工况保持阶段及恢复阶段，采用指定直流测试电压测量带电部位对地、带电部位对机壳、电路之间的绝缘电阻值，判定设备绝缘体系是否满足军用安全与可靠性阈值。
设备的电源输人端与机壳之间(电源开关置于接通位置)有绝缘要求的外部带电端子与机壳之间的绝缘电阻在正常大气条件下应不小于100MΩ,在潮湿环境条件下应不小于2MΩ。

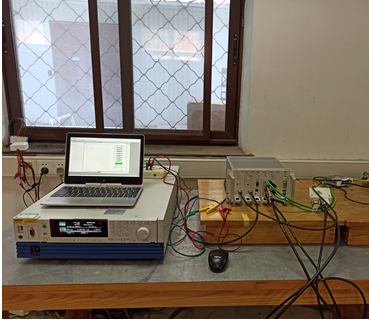

使用安规综合测试仪对受试产品的电源输入端与机壳地之间施加DC500V的电压，稳定5s后读取绝缘电阻测量值。
测试方法：
将试验箱的温度湿度设置为40℃，湿度93％RH,在该温湿度条件下保持24小时后，开始对受试产品进行潮湿条件下的绝缘电阻测试；
试验位置为：受试产品电源输入端与电源地或机壳地之间；
试验电压为：DC500V;
试验时间为：5S;
要求受试部位的绝缘电阻应≥2MΩ。
GJB376A通信设备湿热条件下的绝缘电阻测试试验报告
